电动螺母扳手的测力、测扭矩
应用概述
利用一只动态扭矩传感器、一只力传感器，我们就可以测量出螺栓在上紧时预紧力与扭矩的关系。
使用产品
中空型力传感器（LTH系列）、动态扭矩传感器，及与之配套使用的FUTEK USB采集方案、SENSIT软件。

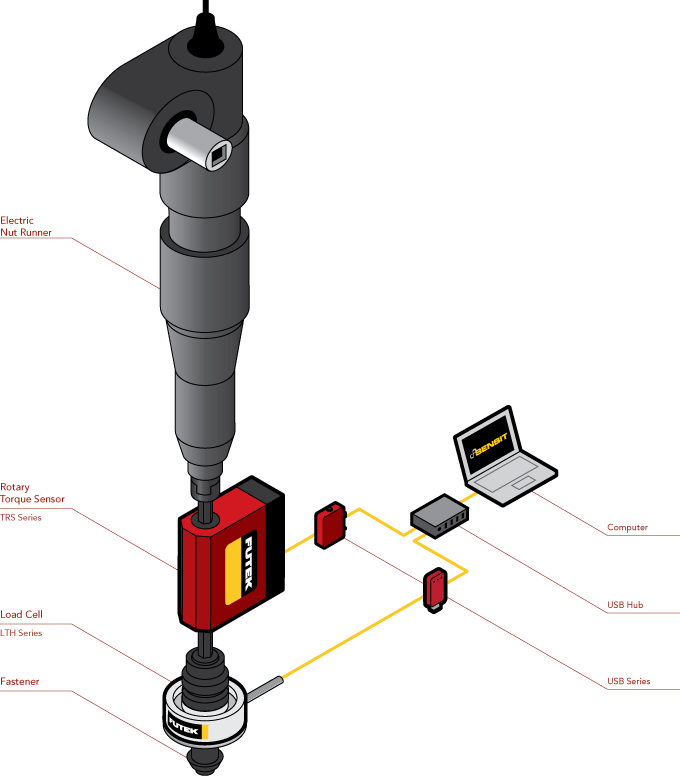

使用说明：
|
* 一只标准的中空型力传感器装中螺栓与螺母之间，这类似于我们的螺栓夹紧力测试的应用。
* 另外，动态旋转扭矩传感器同时测量电动螺母扳手拧紧螺栓时的扭矩。
* 使用者可将中空型力传感器与扭矩传感器接上FUTEK的USB采集模块，监测两只传感器输出的信号。
* 运行USB采集?？榕涮椎腇UTEK SENSIT软件，可实现传感器的数据采集、实时曲线和数据分析。
* 就这样，使用者利用LTH系列传感器就可监测螺栓夹紧力，而动态扭矩传感器则监测扭矩、角度和速度物理量。
|
|
||||||||||||||||||||||||||||
