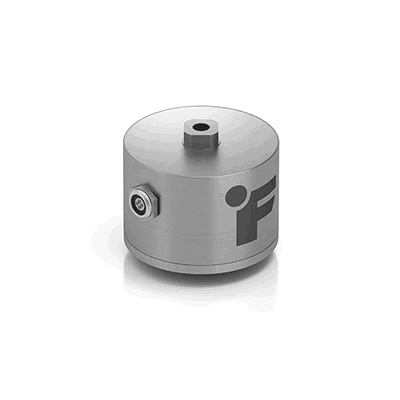

产品细节图
产品原理图
详细参数
| 技术参数 | ||
| 量程 | 444.82 N | |
| 非线性 | ±0.25% of RO | |
| 迟滞性 | ±0.25% of RO | |
| 不可重复性 | ±0.05% of RO | |
| 额定输出 |
1 mV/V nom(111,222,1112 N) 2 mV/V nom(445,2224 N) |
|
| 激励 | 20（VDC or VAC） | |
| 桥路电阻 | 700 Ohm nom | |
| 绝缘电阻 | ≥500 MOhm @ 50 VDC | |
| 连接 |
LEMO 插头(EGG.0B.304.CLL) 6 Pin BENDIX 插头(可选) |
|
| 重量 |
142 g(111~445 N) 284 g(1112,2224 N) |
|
| 过载保护 | 150% of RO | |
| 材质 |
铝合金(111~445 N) 不锈钢(1112,2224 N) |
|
| 防护等级 | IP50 | |
| 操作温度 | -50 to +93 ℃ | |
| 补偿温度 | 15 to +72 ℃ | |
| 温度漂移零点 |
0.036% of RO/℃(111,222,1112 N) 0.018% of RO/℃(445,2224 N) |
|
| 温度漂移范围 | 0.018% of Load/℃ | |
| 标定电压 | 10 VDC | |
产品应用图
